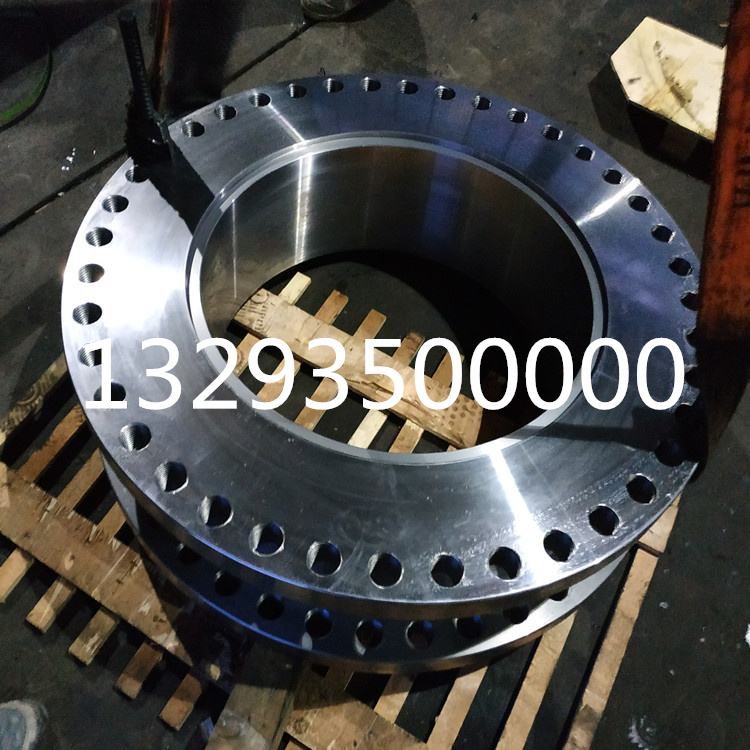

法蘭盤簡稱法蘭，只是一個統稱，通常是指在一個類似的盤狀金屬體上開幾個固定的孔，用來連接其它東西，這種東西在機械中廣泛使用，所以它看起來有些奇怪，只要它被稱為法蘭盤，其名字是源于英文flange。使管子與管子相互連接的零件，連接于管端，法蘭上有孔眼，螺絲使兩法蘭緊連，法蘭間用襯墊密封。
法蘭是一種盤狀零件，在管道工程中最為常見，法蘭都是成對使用的。
關于法蘭連接的類型，有三個組成部分：
? 管道法蘭
? 墊片
? 螺栓連接
在大多數情況下，發現有一種特定的墊圈和螺栓材料由與管道法蘭組件相同的材料制成。最常見的法蘭是不銹鋼法蘭。而法蘭有多種材料可供選擇，以便根據現場要求進行匹配。一些最常見的法蘭材料是蒙乃爾合金、鉻鎳鐵合金和鉻鉬合金，這取決于實際現場要求。最佳材料的選擇應取決于您希望使用具有特定要求的法蘭的系統類型。
7種常見的法蘭類型
法蘭鍛件有多種類型，可根據現場要求選用。為了與理想法蘭的設計相匹配，必須確?？煽康牟僮饕约伴L的使用壽命，并應考慮最適合的價格。
1. 螺紋法蘭：
螺紋法蘭，在法蘭孔內有一個螺紋，與配件上的外螺紋相配合。這里的螺紋連接是指在各種情況下避免焊接。它主要是通過與要安裝的管道相匹配的螺紋進行連接。
2. 承插焊法蘭
這種類型的法蘭通常用于較小的管道，其中低溫和低壓區域的直徑特點是連接，其中管道被放置在法蘭內，以確保與單程或多程角焊的連接。與其他焊接法蘭類型相比，這種方式避免了與螺紋端相關的限制，從而使安裝變得簡單。
3. 搭接法蘭
搭接法蘭鍛件是一種需要將存根端與管件對焊的法蘭，以便與支撐法蘭一起使用，形成法蘭連接。這種設計使這種方式在各種系統中很受歡迎，這些系統的物理空間有限，或需要經常拆卸、或需要高度維護的系統。
4. 滑動法蘭
滑動法蘭應用非常普遍，也有多種尺寸可供選擇，以適應具有高流速和高吞吐量的系統。只需將法蘭與管道的外徑匹配即可連接，安裝起來非常容易。安裝這些法蘭有點技術性，因為需要在兩側進行角焊以將法蘭固定到管道上。
5. 盲板法蘭
這些類型的法蘭非常適用于管道系統的終端。盲板的形狀像一個可栓的空白盤。一旦這些被正確安裝，并與正確的墊片相結合，它可以實現出色的密封，并在需要時易于拆除。
6. 焊頸法蘭
焊頸法蘭與搭接法蘭非常相似，但需要對接焊接來安裝。而這種系統性能的完整性以及多次重復彎曲和在高壓和高溫系統中使用的能力使其成為工藝管道的主要選擇。
7. 特種法蘭
這種類型的法蘭是人們最為熟知的。然而，為了適應各種用途和環境，還有多種額外的專用法蘭類型可供選擇。還有各種其他選項，如 nipoflanges、weldoflanges、膨脹法蘭、孔口、長焊頸和異徑法蘭。
5 種特殊類型的法蘭
1. Weldoflange法蘭
Weldoflange 與 Nipoflange 非常相似，因為它是對焊法蘭和支管接頭連接的組合。焊接法蘭由單塊實心鍛鋼制成，而不是將單獨的零件焊接在一起。
2. Nipo 法蘭
Nipoflange是指以90度角傾斜的支管，它是由對焊法蘭和鍛造Nipolet組合制造的產品。而 Nipoflange 被發現是一個堅固的單件鍛鋼，而不是被理解為焊接在一起的兩種不同的產品。Nipoflange 的安裝包括焊接到設備的 Nipolet 部分以運行管道和將法蘭部分螺栓固定在支管法蘭上的管道工作人員。
重要的是要知道 Nipoflanges 有各種類型的材料，如碳、高溫和低溫碳鋼、不銹鋼等級和鎳合金。Nipoflanges 大多采用增強型制造，與標準 Nipoflange 相比，這有助于賦予其額外的機械強度。
3. 彎頭法蘭和拉特羅法蘭
Elboflange 被稱為法蘭和 Elbolet 的組合，而 Latroflange 被稱為法蘭和 Latrolet 的組合。彎管法蘭用于以 45 度角分支管道。
4. 旋轉式環形法蘭
旋轉環法蘭的應用是促進兩個配對法蘭之間的螺栓孔對齊，這在許多情況下比較有幫助，例如安裝大直徑管道、海底或海上管道以及類似環境。這些類型的法蘭適用于石油、天然氣、碳氫化合物、水、化學品和其他石油化工和水管理應用中要求苛刻的流體。
在大口徑管道的情況下，管道在一端安裝，保持標準對焊法蘭，另一端為旋轉法蘭。這通過簡單地旋轉管道上的旋轉法蘭起作用，以便操作員以非常容易和更快的方式實現螺栓孔的正確對齊。
旋轉環法蘭的一些主要標準是 ASME 或 ANSI、DIN、BS、EN、ISO 等。其中最 流行的石化應用標準是 ANSI 或 ASME B16.5 或 ASME B16.47。旋轉法蘭是可用于所有普通法蘭標準形狀的法蘭。例如，所有材料等級的焊頸、滑套、搭接、承插焊等，尺寸范圍很廣，尺寸從 3/8” 到 60”，壓力從 150 到 2500。這些法蘭可以很容易地用碳鋼、合金鋼和不銹鋼制造。
5. 膨脹法蘭
膨脹法蘭，用于將管道的孔徑從任何特定點增加到另一個點，以便將管道連接到任何其他機械設備，如泵、壓縮機和閥門，這些設備發現具有不同的入口尺寸。
膨脹法蘭通常是指在非法蘭端有一個非常大的孔的對焊法蘭。它可用于僅增加一兩個尺寸或最大 4 英寸的運行管孔。與對焊異徑管和標準法蘭的組合相比，這些類型的法蘭更受青睞，因為它們更便宜、更輕。膨脹法蘭最常用的材料之一是 A105 和不銹鋼 ASTM A182。
膨脹法蘭的壓力等級和尺寸符合 ANSI 或 ASME B16.5 規范，該規范主要提供凸面或平面（RF 或 FF）。異徑法蘭也稱為異徑法蘭，與膨脹法蘭相比，其功能完全相反，這意味著它們用于減小管道的孔徑。運行管的孔徑可以很容易地縮小，但不能超過 1 或 2 個尺寸。如果試圖減少超出此范圍，則應使用基于對焊變徑管和標準法蘭組合的解決方案。
以上就是對這篇文章的介紹，希望對大家有所幫助。選擇中重，選擇品質！
